防爆泄压墙屋面安装说明

1.9mm防爆泄压板+100mm轻钢龙骨(填充岩棉)+9mm防爆泄压板[双层错缝安装]

2.龙骨间距可采用612mm(或407mm)

3.外墙接缝用防水密封胶处理,墙体内外各用涂料粉刷

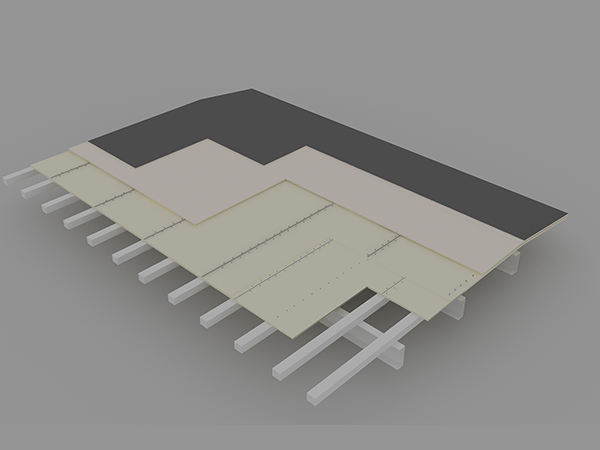

4.泄爆屋面网架间隔为407mm,铺9mm防爆泄压板+保温材料+9mm防爆泄压板,表面做防水层固定件加固

附:金元板常规安装步骤

一 主材及配件要求

1.轻钢龙骨主件:沿顶龙骨.沿地龙骨.加强龙骨.竖向龙骨.横向龙骨应相符设计要求.

2.轻钢骨架配件:支撑卡.卡托.角托.连接配件.固定件.附墙龙骨.压条等附件应相符设计要求.

3.紧固材料:射钉.膨胀螺栓.镀锌自攻螺钉.木螺丝和粘结嵌缝料应相符设计要求.

4.填充隔音材料:按设计要求采用.

5.罩面板材:板规格.厚度由设计人员或按照图纸要求选定.

二 重要机具

直流电焊机.电动无齿锯.手电钻.改锥.射钉枪.线坠.靠尺等.

三 作业条件

1.轻钢骨架.泄爆板隔墙 施工前应先完毕基本的验收工作,金元板安装应待屋面.天橱和墙批灰完毕后进行.

2.依据设计工程图和材料计划,查实隔墙的所有材料,使其配套齐全.

四 操作工艺

1.工艺的流程

轻隔墙放线→安装沿顶龙骨和沿地龙骨→竖向龙骨分档→安装竖向龙骨→安装横向龙骨卡档→一侧泄爆板→保温材料填充→另一侧泄爆板→施工缝隙做法→面层施工

2.放线:依据设计工程图,在已做好的地面或地枕带上,放出隔墙位置线.窗门洞口边框线,并放好顶龙骨位置边线

3.安装门洞口框:放线后按设计,先将隔墙的门洞口框安装完成.

4.安装沿顶龙骨和沿地龙骨:按已放好的隔墙位置线,按线安装顶龙骨和地龙骨,用射钉固定于主体上,其射钉钉距为600mm

5.竖龙骨分档:依据隔墙放线门洞口位置,在安装顶地龙骨后,按泄爆板的规格1220mm板宽,分档规格尺寸为407mm,不足模数的分档应避开门洞框边第一块罩面板位置,使破边罩面板不在靠洞框处.

6.安装龙骨:按分档位置安装竖龙骨,竖龙骨上下两端插入沿顶龙骨及沿地龙骨,调节垂直及定位精确后,用抽芯铆钉固定;靠墙.柱边龙骨用射钉或木螺丝与墙.柱固定,钉距为1000mm

7.安装横向卡档龙骨:依据设计要求,隔墙高度大于3m时应加横向卡档龙骨,采用抽芯铆钉或螺栓固定

8.安装罩面板

1)检查龙骨安装质量.门洞口框是不是相符设计及结构要求,龙骨距离是不是相符金元板宽度的模数

2)安装一侧的泄爆板,从屋门口处开始,无门洞口的墙体由墙的一端开始,泄爆板一般用自攻螺钉固定,板边钉距为200mm,板中距离为300mm,螺钉距泄爆板边缘的间距不得小于10mm,也不得大于16mm,自攻螺钉固定时,泄爆板必须与龙骨紧靠

3)安装墙体内电管.电盒和电箱设备

4)安装墙体内防火.隔音.防潮填充材料,与另一侧泄爆板同时进行安装填入

5)安装墙体另一侧泄爆板:安装手段同第一侧金元板,其缝隙应与第一侧板面错开

6)安装泄爆板:第二层板的固定手段与第一层共同,但第三层板的缝隙与第一层错开,不能与第一层的缝隙落在同一龙骨上

9.缝隙做法:泄爆板缝隙做法有3种形式,即平缝.凹缝和压条缝.可按以下程序处理.

1)刮嵌缝腻子:刮嵌缝腻子前先将缝隙内浮土清理除去干净,用小刮刀把腻子嵌入缝,与板面填实刮平.

2)粘贴拉结带:待嵌缝腻子固化原形即行粘贴拉接材料,先在缝隙上薄刮一层稠度较稀的胶状腻子,厚度为1mm,宽度为拉结带宽,随即粘贴接结带,用中刮刀从上而下一个方向刮平压料,赶出胶腻子与接结带之间的气泡,

3)刮中层腻子:拉结带粘贴后,马上在上面再刮一层比拉结带宽80mm左右厚度约1mm的中层腻子,使拉结带埋入这层腻子中.

4)找平腻子:用大刮刀将腻子填满楔形槽与板抹平.

10.墙壁装饰:泄爆板墙壁,依据设计要求,可做各类饰面.

五 成品保护

1.轻钢龙骨隔墙施工中,工程间应保证已装项目不受损伤,墙内电管及设备不得碰动错位及损坏

2.轻钢骨架及泄爆板入场,存放运用过程当中应妥善保管,保证不形状改变,不受潮不污染,无损伤.

3.施工部位已安装的窗门.地面.墙壁.窗户台面等应留意保护.避免损伤.

4.已安装完的墙体不得碰撞,维持墙壁不受损伤和污染.
